斷路器的工作原理

斷路器的工作原理-斷路器的選擇

斷路器的工作原理-斷路器的選擇

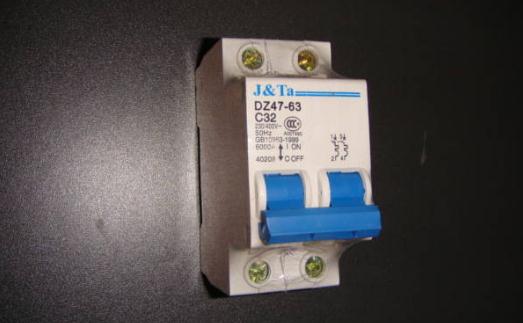

斷路器的簡介

斷路器,指的是能關合、承載和開斷正常回路條件下的電流並能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。

世界上最早的斷路器產生於1885年,它是一種刀開頭和過電流脫扣器的組合。1905年,具有自由脫扣裝置的空氣斷路器誕生。1930年以來,隨著科技的進步,電弧原理的發現和各種滅弧裝置的發明,逐漸形成了機構。50年代末,由於電子元件的興起,又產生了電子脫扣器,到了今天,由於單片機的普及又有了智能型斷路器的問世。

斷路器可用來分配電能,不頻繁地啟動異步電動機,對電源線路及電動機等實行保護,當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路,其功能相當於熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流後一般不需要變更零部件。目前,已獲得了廣泛的應用。斷路器按其使用范圍分為高壓斷路器,和低壓斷路器,高低壓界線劃分比較模糊,一般將3kV以上的稱為高壓電器。

斷路器的選擇

斷路器作為配電保護開關,如何根據用電設備容量來選擇恰當容量(額定電流規格)的斷路器以及相應導線(電纜)截面很重要。首先我們根據電路常識來選購:

1、居民用電電壓為220V(伏特);工業用電電壓為380V(伏特);

2、安全電壓是在36V以下;安全電流是在30mA以下;

3、照明線路由火線、零線組成;插座線路由火線、零線、地線組成;

4、走明線使用護套線或塑銅線配合線槽使用;

5、走暗線(隱蔽工程)必須使用塑銅線,因為塑銅線為單層外皮,散熱好。國家規定禁止使用護套線(雙層外皮),在穿管時散熱慢,容易起火;

6、強弱電走線需不同槽,一般要求間距在50cm以上,同槽強弱電會產生感應電流,影響弱電信號。電視線和電話網線最好也不要同槽,電流不一樣,容易干擾;

7、電路和水路盡量少交叉,若交叉的話垂直方向需保持一定距離。

8、電路最好離煤氣管道1米以上;

斷路器的工作原理

斷路器又名自動開關,它是一種既有手動開關作用,又能自動進行失壓、欠壓、過載、和短路保護的電器。是我們必不可少的電器之一。

它可用來分配電能,不頻繁地啟動異步電動機,對電源線路及電動機等實行保護,當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路。自動空氣開關由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。

組成包括:主觸點,自由脫扣機構,過電流脫扣器,分勵扣器脫,熱脫扣器,欠電壓脫扣器,停止按鈕。自動空氣開關的主觸點是靠手動操作或電動合閘的。主觸點閉合後,自由脫扣機構將主觸點鎖在合閘位置上。

過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯,欠電壓脫扣器的線圈和電源並聯。當電路發生短路或嚴重過載時,過電流脫扣器的銜鐵吸合,使自由脫扣機構動作,主觸點斷開主電路。

當電路過載時,熱脫扣器的熱元件發熱使雙金屬片上彎曲,推動自由脫扣機構動作。當電路欠電壓時,欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用,在正常工作時,其線圈是斷電的,在需要距離控制時,按下起動按鈕,使線圈通電,銜鐵帶動自由脫扣機構動作,使主觸點斷開。
