旋塞閥的工作原理

旋塞閥的工作原理-旋塞閥和球閥的區別

旋塞閥的工作原理-旋塞閥和球閥的區別

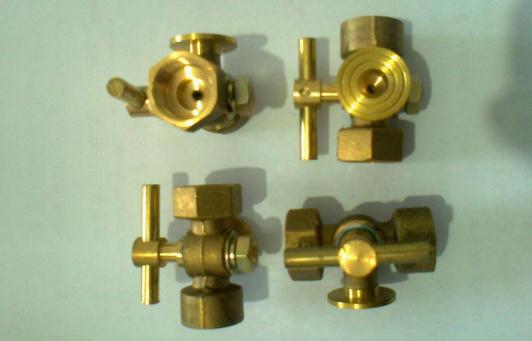

旋塞閥的簡介

旋塞閥是關閉件或柱塞形的旋轉閥,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中,通道一般成矩形;而在錐形閥塞中,通道成梯形。這些形狀使旋塞閥的結構變得輕巧,但同時也產生了一定的損失。旋塞閥最適於作為切斷和接通介質以及分流適用,但是依據適用的性質和密封面的耐沖蝕性,有時也可用於節流。

由於旋密封面之間運動帶有擦拭作用,而在全開時可完全防止與流動介質的接觸,故它通常也能用於帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易於適應多通道結構,以致一個閥可以獲得兩個、三個,甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

旋塞閥的工作原理

用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動,以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體(也有圓柱體),與閥體的圓錐孔面配合組成密封副。旋塞閥是使用最早的一種閥門,結構簡單、開關迅速、流體阻力校普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封,所以密封性較差,啟閉力大,容易磨損,通常只能用於低壓(不高於1兆帕)和小口徑(小於100毫米)的場合。

旋塞閥廣泛地應用於油田開采、輸送和精練設備中,同時也廣泛用於石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、旋塞閥和注油式旋塞閥四種。按通道形式分,可分為直通式旋塞閥、三通式旋塞閥和四通式旋塞閥三種。還有卡套式旋塞閥。

旋塞閥和球閥的區別

球閥:

是由旋塞閥演變而來,它的啟閉件是一個球體,利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。球閥在管道上主要用於切斷、分配和改變介質流動方向,設計成V形開口的球閥還具有良好的流量調節功能。

旋塞閥:

是指關閉件成柱塞形的旋轉閥,通過90°的旋轉使閥塞上的通道口與閥體上的通道口相通或分開,實現開啟或關閉的一種閥門。閥塞的形狀可成圓柱形或圓錐形。其原理與球閥基本相似,球閥是在旋塞閥的基礎上發展起來的,其主要用於油田開采,同時也用於石油化工。

在用於切斷作用時,旋塞閥比球閥具有稍好一點的調節能力,但是優勢有限,由於旋塞閥雖然密封面遠大於球閥,密封效果好,於是帶來的扭矩也太大,動作不夠靈活,常規的正旋塞結構由於旋塞自身重量的影響,所以口徑很難做到很大。
